MODEL RODINNÉHO DOMU
MODEL RODINNÉHO DOMU VERZE 2 V MĚŘÍTKU 1:20

MODEL RODINNÉHO DOMU VERZE 2 V MĚŘÍTKU 1:20

Stavba jako ve skutečnostiReálné postupy krok za krokem

Ruční výroba

Názorná výuka pro školyModely pro demonstraci stavebních postupů

Kompletní specifikace
Komentáře 0
MODEL RODINNÉHO DOMU VERZE 2 V MĚŘÍTKU 1:20
4 900,00 Kč
/ ks

Kompletní specifikace

Tato stavebnice není jen model domu. Je to fyzická učební pomůcka, na které lze názorně vysvětlit celý postup výstavby – od základové desky přes zdivo, věnec a příhradové vazníky až po střechu, omítku a finální detaily.

1:20	1800+ ks	307x380x272mm	11 kg	POMŮCKY
měřítko modelu	jednotlivých dílů	rozměr modelu	hmotnost balení	většina v balení

Pro koho je stavebnice určená
Pro školy a učitele	Pro studenty	Pro modeláře
Ideální pomůcka pro výuku stavebnictví, technologických postupů, architektury i odborného výcviku. Učitel může na jednom modelu ukázat návaznost jednotlivých stavebních etap, práci s výkresy a princip konstrukčních detailů.	Studenti vidí, jak se výkres mění ve skutečnou konstrukci. Model pomáhá pochopit založení stavby, zdění, překlady, věnec, strop, vazníky, zateplení, osazení výplní otvorů a dokončovací práce.	Stavebnice nabízí dlouhodobý, přesný a technicky zajímavý projekt. Kombinuje zdění ze sádrových cihliček, lepení, kompletaci vazníků, natírání dílů a dokončení realistického modelu domu.

Nová verze: více techniky, více práce rukama, realističtější stavba

Co se změnilo

Střešní tašky byly nahrazeny lakovaným trapézovým plechem.
Součástí jsou nové lakované plechové hřebenáče.
Konstrukce příhradového vazníku je nově v rozloženém stavu.
Jednotlivé části vazníku se lepí k sobě podle šablony.
Spoje vazníkových dílů jsou opatřeny modelem styčníkové desky.
Nově jsou součástí stavebnice také odpadní tvarovky a potrubí.
Okna a dveře jsou dodávány v rozloženém stavu.
Většina základních pracovních pomůcek je již součástí stavebnice.

Galerie modelu a stavebních etap

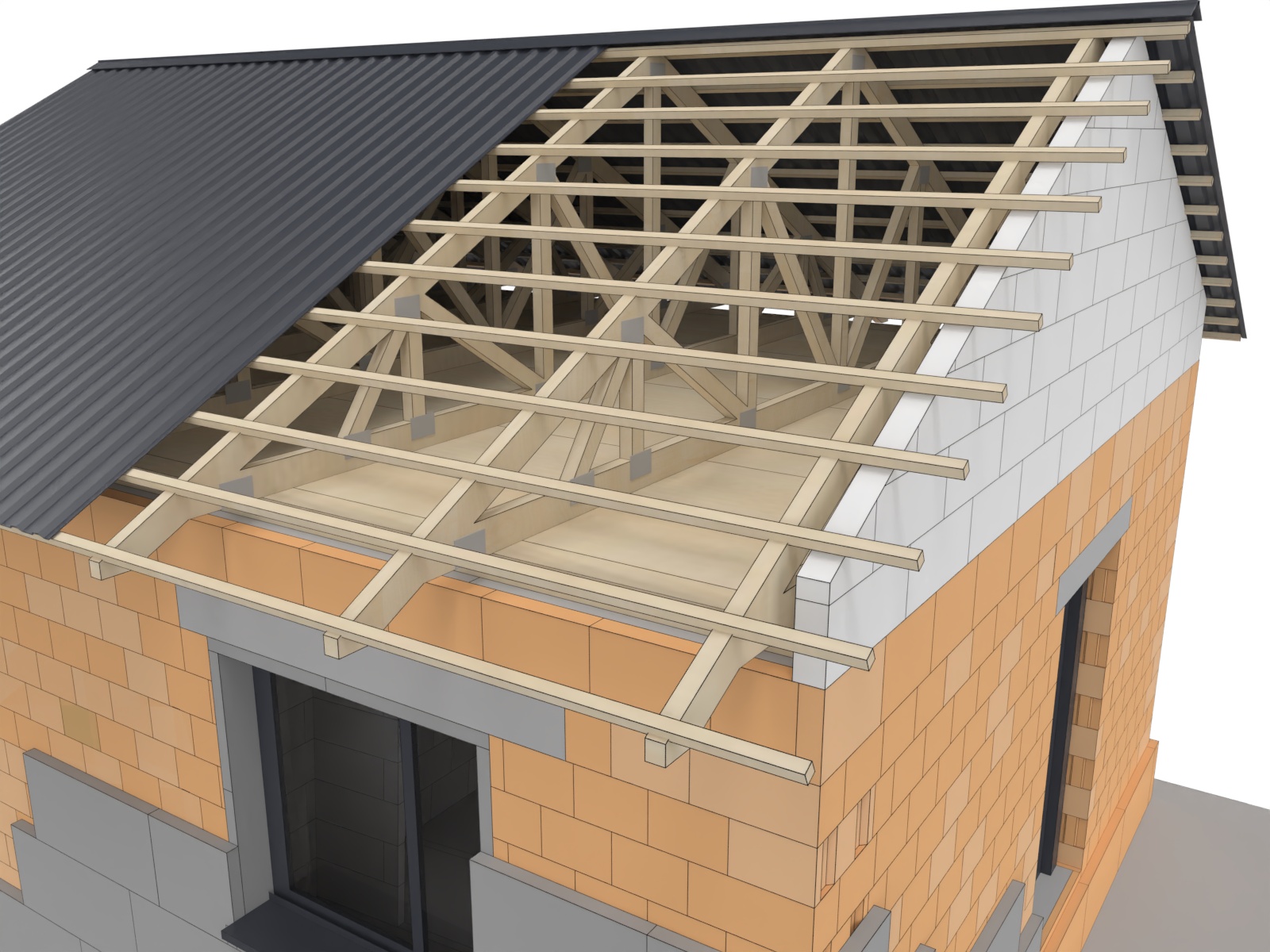

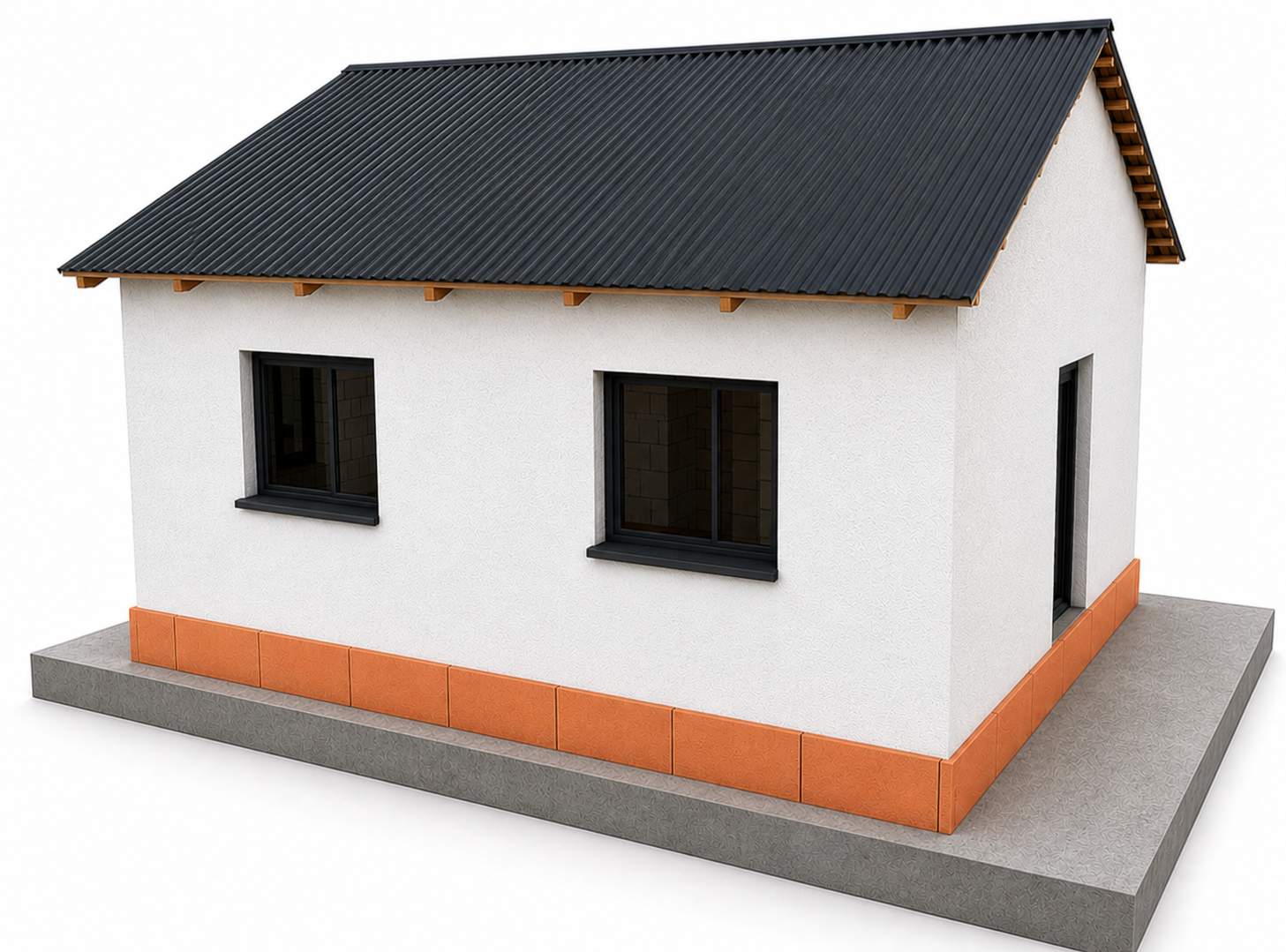

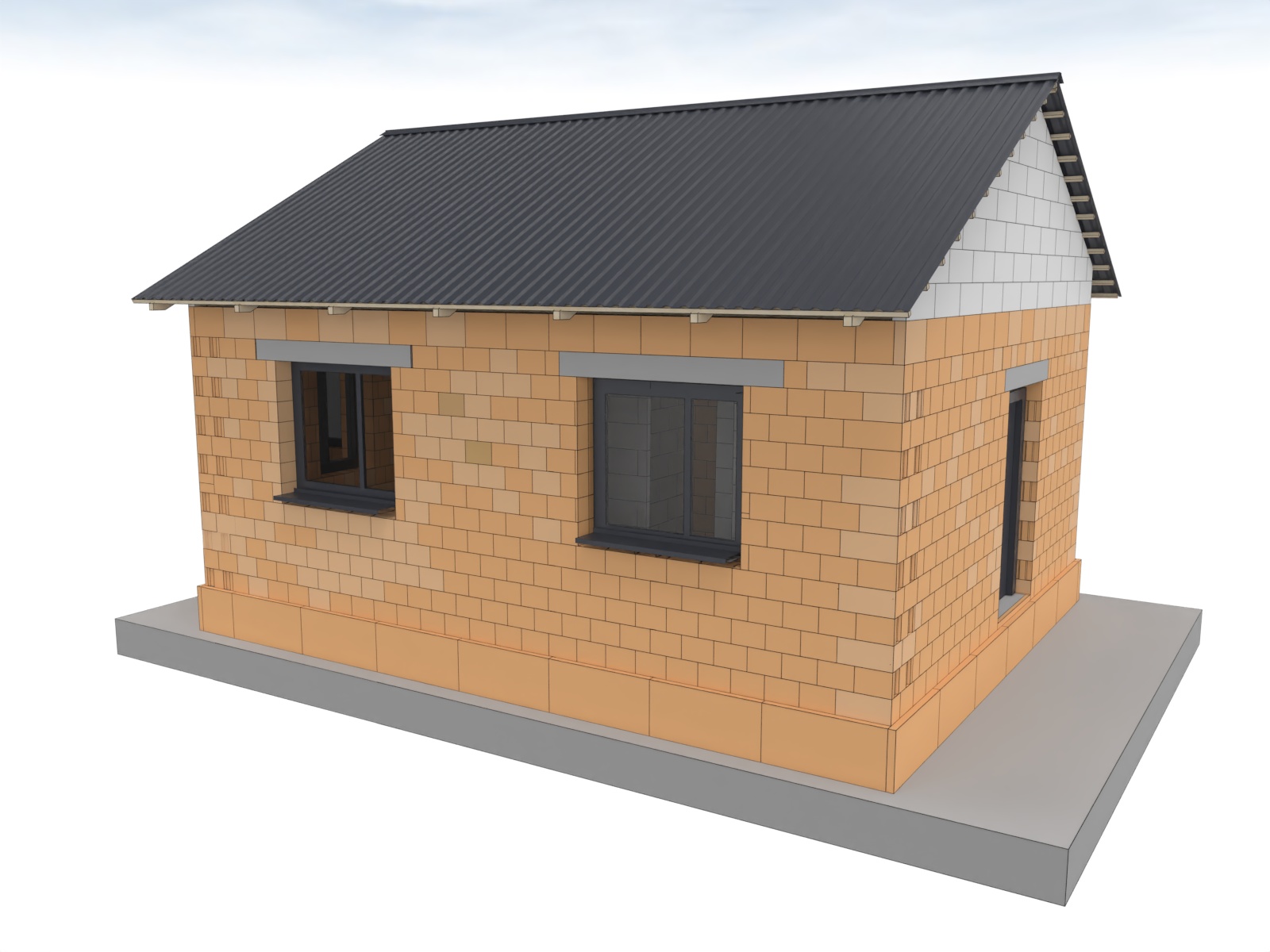

Hotový model rodinného domu se šedou trapézovou střechou a dokončenou fasádou.	Model ve fázi hrubé stavby s trapézovým plechem.	Detail otevřené střechy, krovu, trámků a příhradových vazníků.

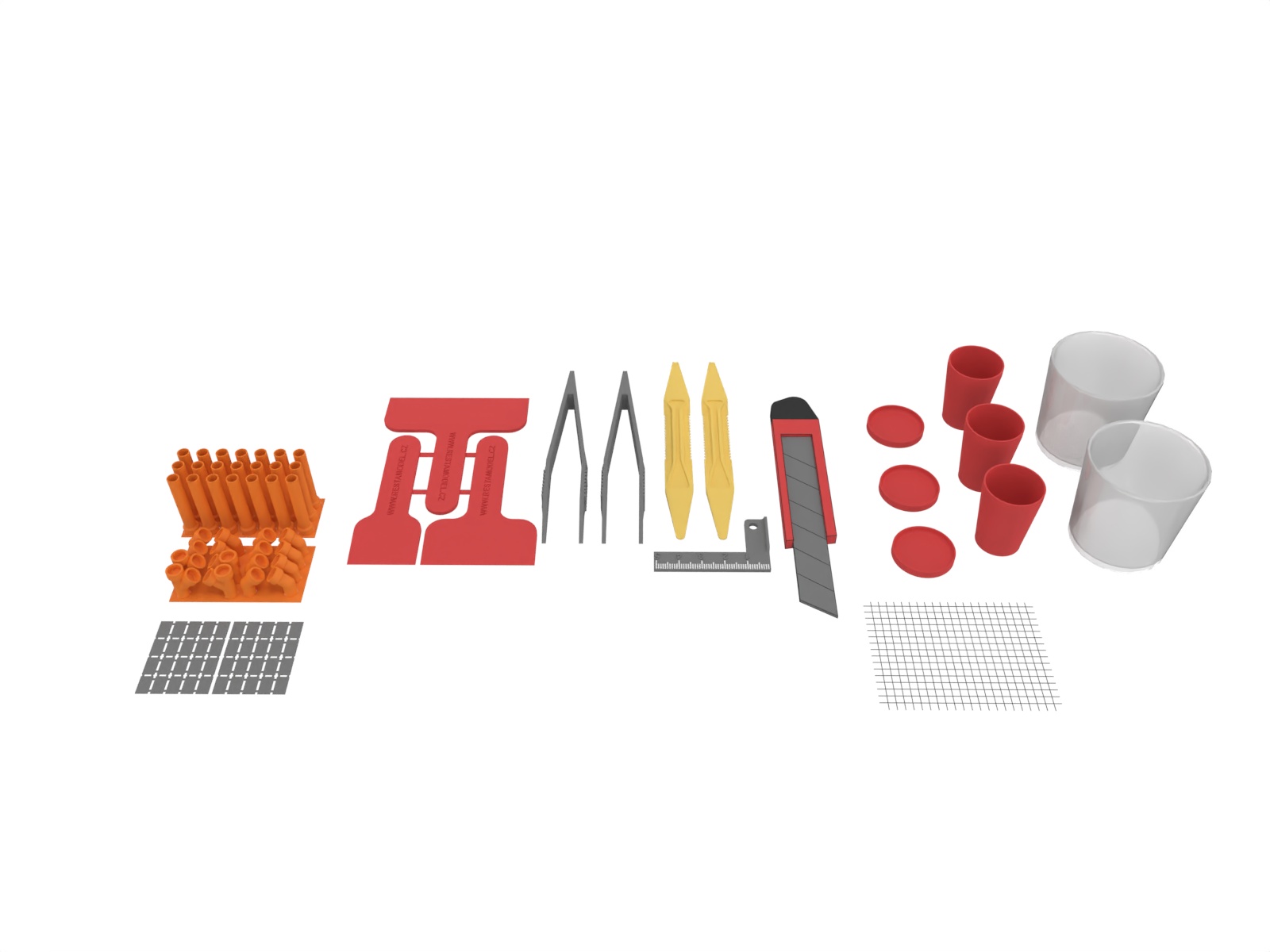

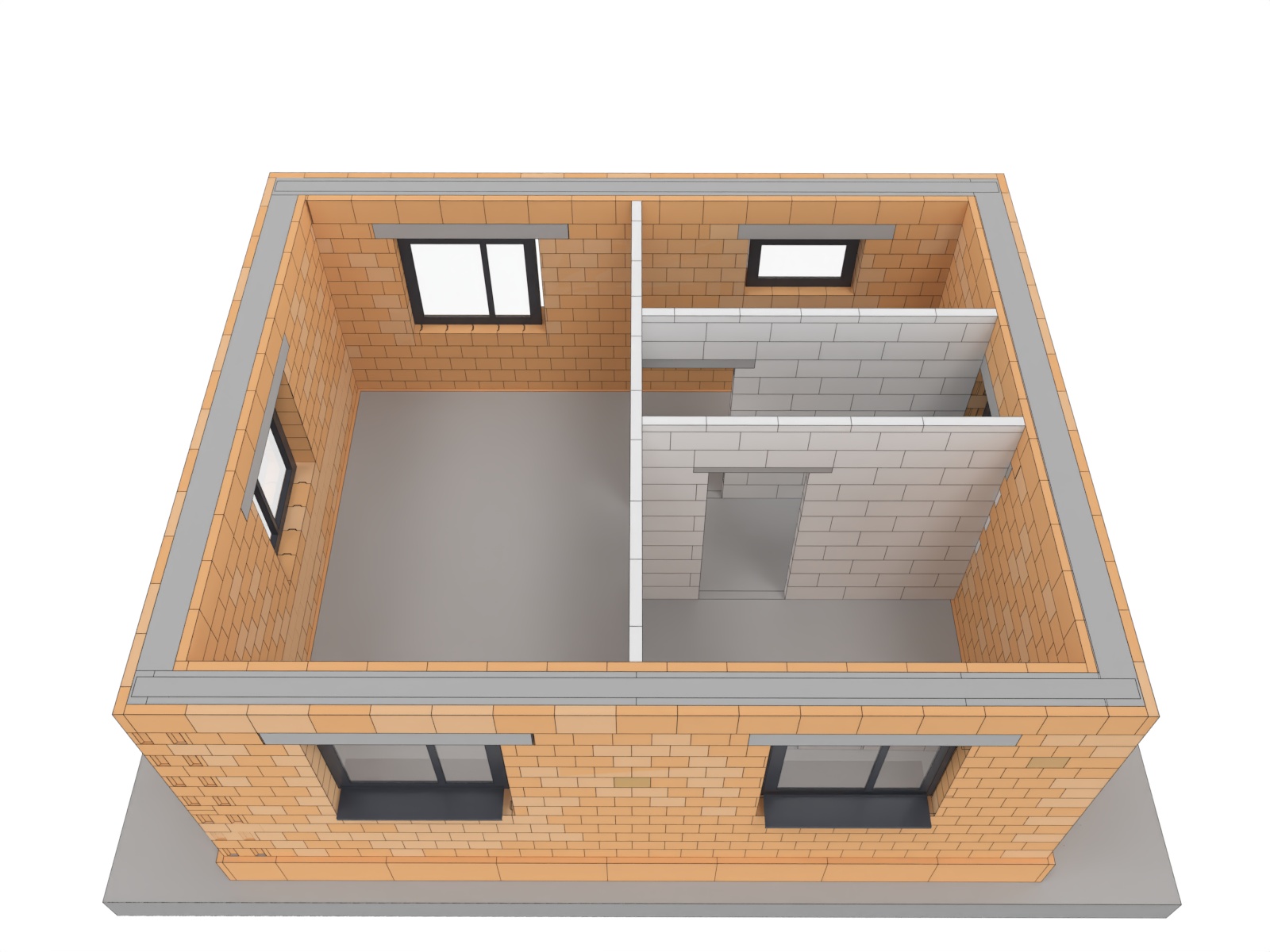

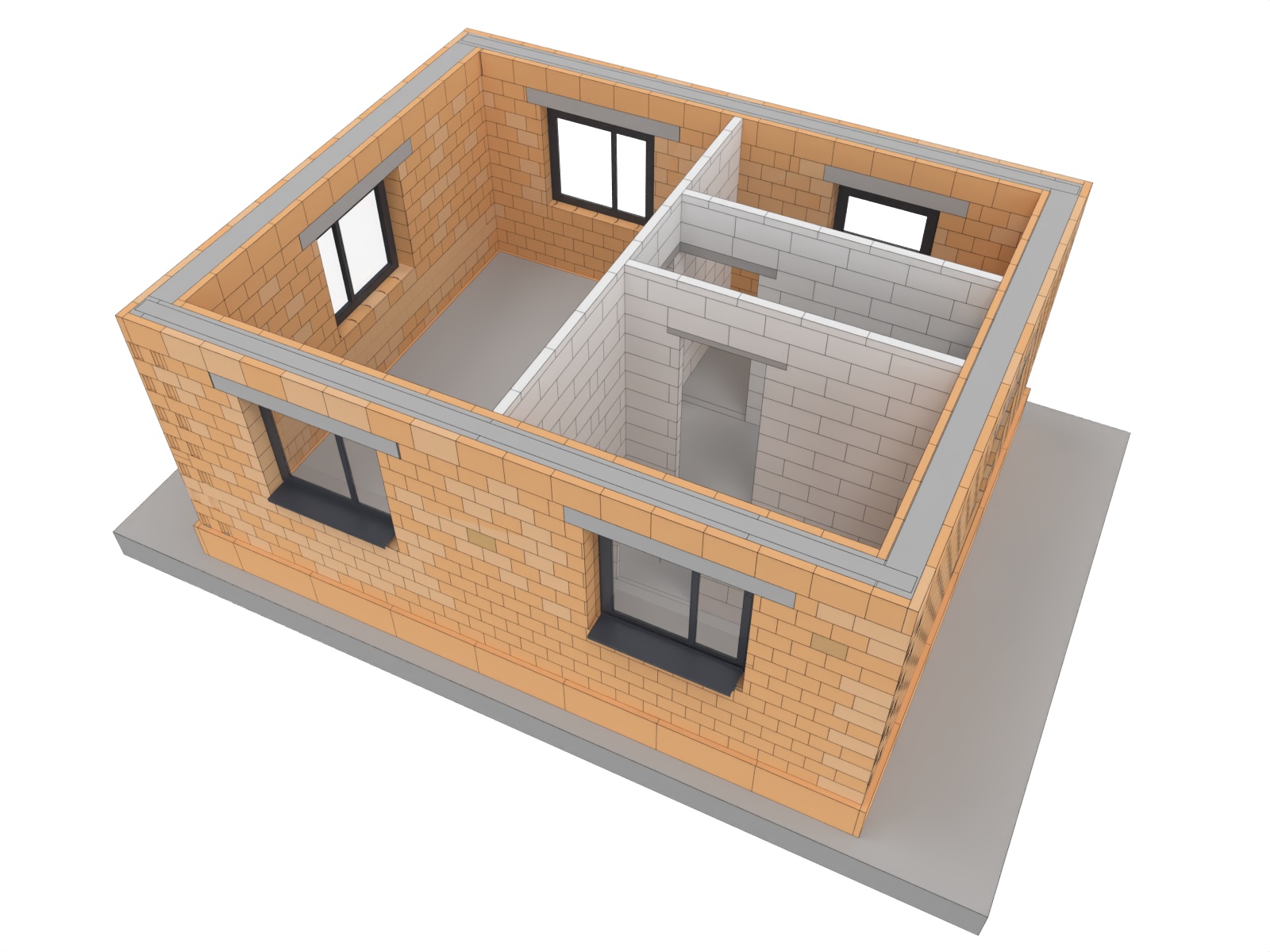

Rozestavěný model bez střechy – stěny, příčky, věnec a otvory pro okna a dveře.	Půdorysný 3D pohled na členění vnitřních prostor.	Základní pracovní pomůcky, odpadní tvarovky, potrubí, brusná mřížka, pinzety a další součásti stavebnice.

Co si při stavbě reálně vyzkoušíte
1 Základy	2 Hrubá podlaha	3 Nosné stěny a příčky
obvodové zdivo základu štěrk, kari sítě a betonáž izolační nátěr základové desky	dilatace u obvodového zdiva vylití hrubé podlahy	zdění nosných stěn stavba vnitřních příček osazení překladů
4 Obvodový věnec	5 Krov a vazníky	6 Dokončení modelu
příprava pro vylití věnce pokládka armatur vylití betonem	lepení vazníků podle šablony aplikace styčníkových desek trámky a příprava střechy	zateplení a omítka okna, dveře a parapety trapézový plech, hřebenáče a odpadní potrubí

Výukové využití ve škole

Stavebnice je navržená tak, aby při výuce fungovala jako spojení mezi projektovou dokumentací, technologickým postupem a výslednou konstrukcí. Učitel může studentům ukázat nejen hotový dům, ale hlavně cestu, jak se k němu dojde.

Model je vhodný pro skupinovou práci, odborný výcvik, projektovou výuku, ukázky technologických návazností i prezentaci stavebních detailů.

Studenti si lépe zapamatují:

proč se staví po etapách,
jak souvisí výkres a fyzická stavba,
kde se používají překlady, věnec, armatura a izolace,
jak funguje konstrukce střechy a příhradového vazníku.

Galerie modelu a stavebních etap Součástí stavebnice je projektová dokumentace a podrobný manuál. Výkresy pomáhají při stavbě a zároveň jsou důležitou součástí výuky – studenti mohou porovnat půdorys, pohledy a řez s fyzickým modelem.

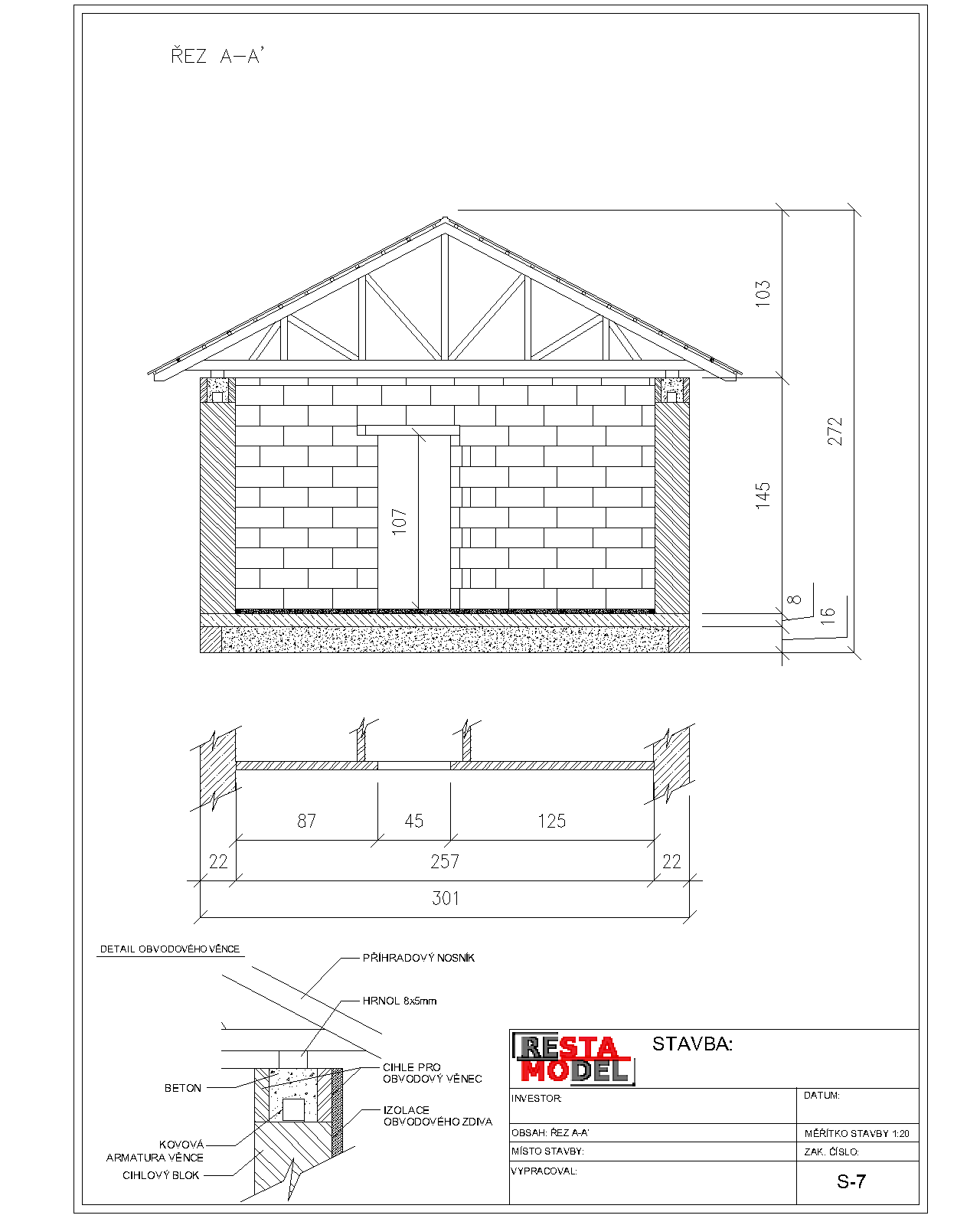

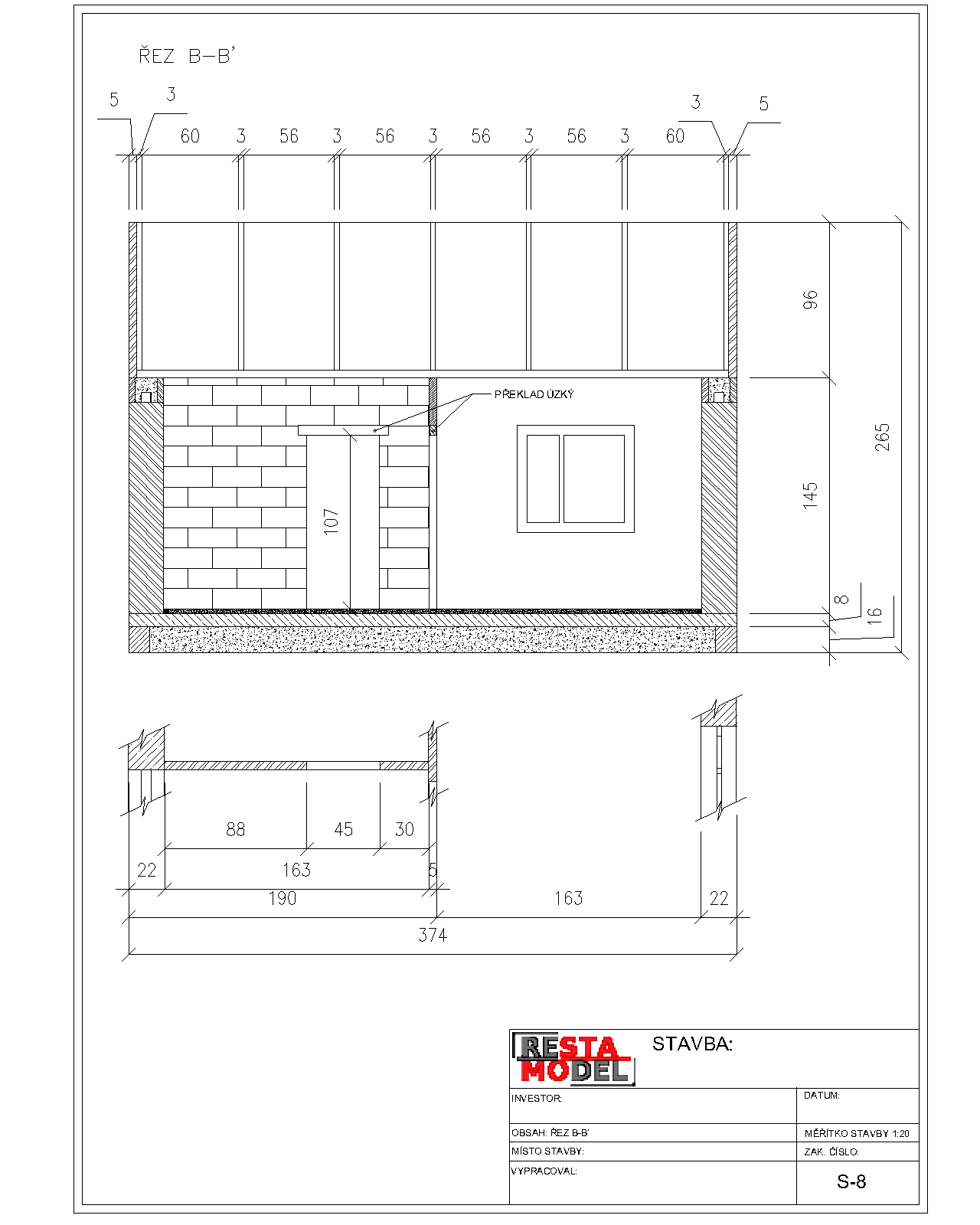

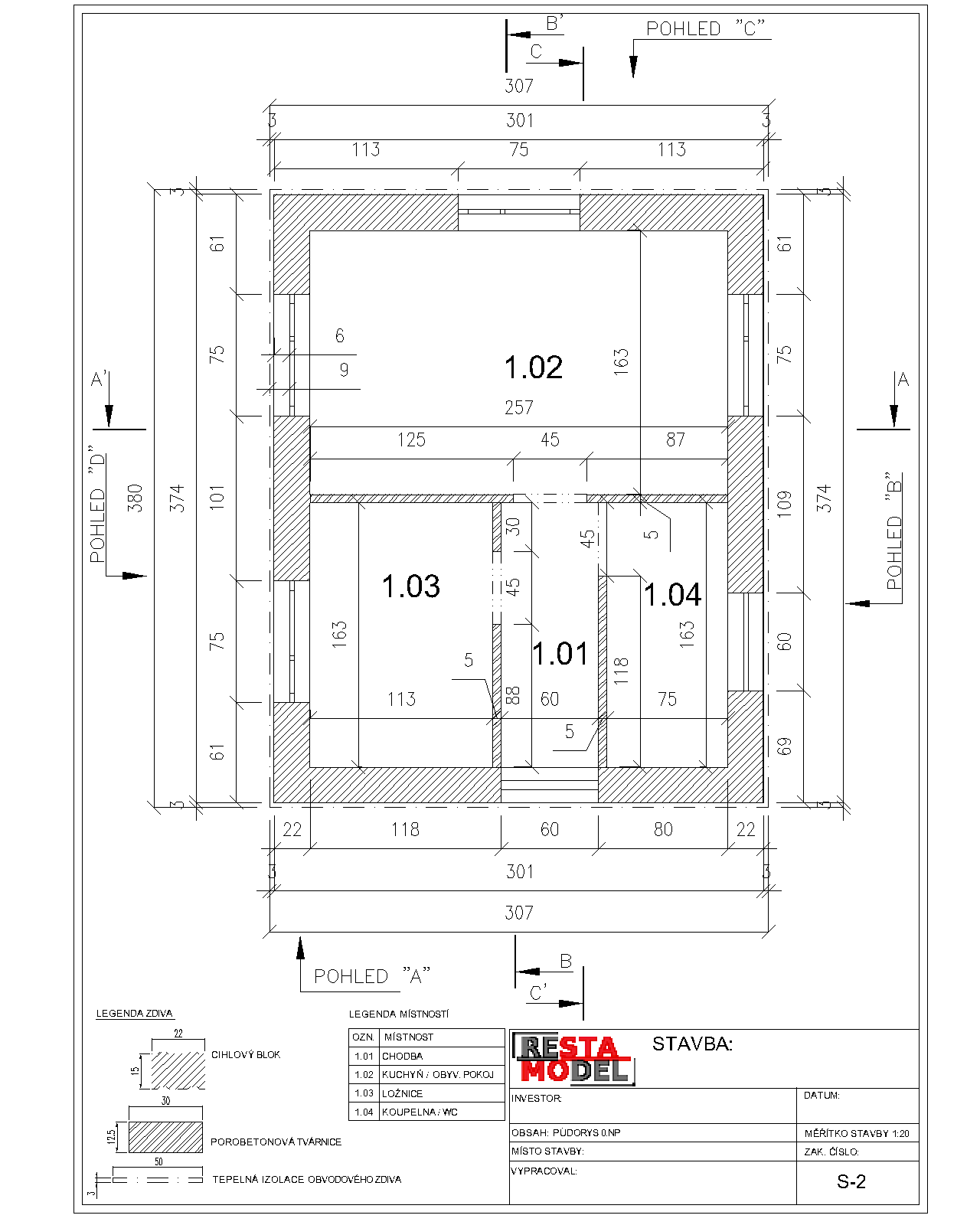

Půdorys		Řez domem

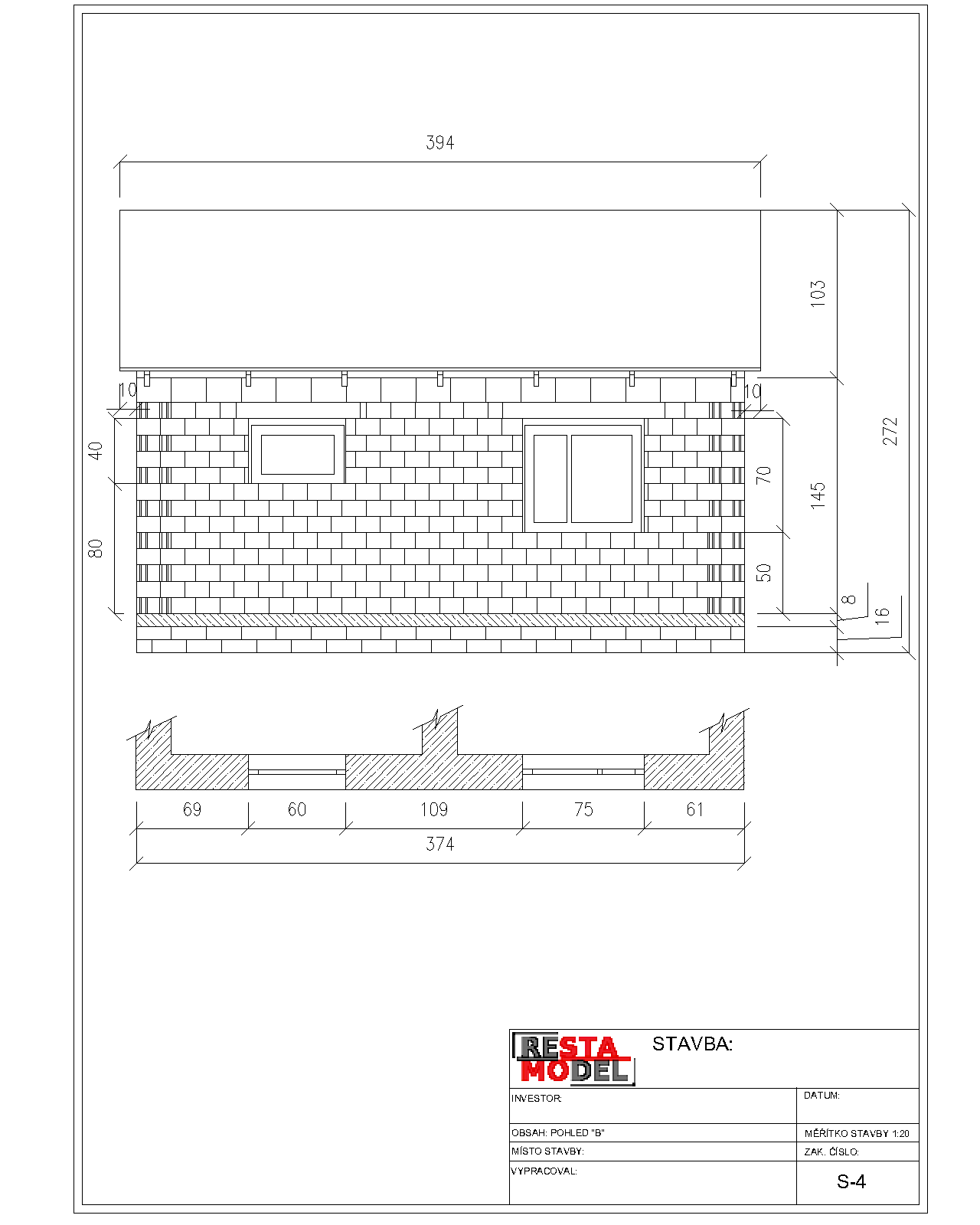

Řez domem		Boční pohled

Technické parametry
Název produktu	Model rodinného domu v měřítku 1:20 Verze 2
Měřítko	1:20
Počet dílů	více než 1800 jednotlivých dílů
Rozměry hotového modelu	cca šířka 307 mm × délka 380 mm × výška 272 mm
Rozměry balení	cca 500 × 400 × 200 mm
Hmotnost balení	cca 11 kg
Hlavní materiál	sádrové cihličky, doplňkové konstrukční a modelářské prvky
Typ střechy	trapézový plech s hřebenáči
Dokumentace	projektová dokumentace a podrobný manuál
Určení	školy, učitelé stavebnictví, studenti, modeláři, technické kroužky, rodiče s dětmi
Pomůcky	většina základních pracovních pomůcek je již součástí stavebnice
Odpadní instalace	součástí jsou odpadní tvarovky a potrubí pro vlastní rozmístění v modelu

Přehled obsahu balení podle skupin

Základ modelu
Součástí je stavební deska, sádrové směsi pro maltu, beton a omítku a štěrk pro vytvoření základové části modelu.
Zdivo a hrubá stavba
Balení obsahuje základové tvárnice, cihlové bloky, pórobetonové tvárnice, cihly pro obvodový věnec a překlady. Tyto díly umožňují postupně vytvořit základní konstrukci domu, nosné stěny, příčky a konstrukční detaily.
Armování a izolace
Součástí jsou kari sítě, kovová armatura věnce, tepelná izolace základů a tepelná izolace obvodového zdiva. Díky těmto dílům lze na modelu názorně ukázat postupy, které se používají i při skutečné stavbě.
Krov a střecha
Stavebnice obsahuje hranoly, příhradové vazníky, styčníkové desky, trapézový plech a plechové hřebenáče. Příhradové vazníky jsou v nové verzi rozložené na jednotlivé části a lepí se podle šablony.
Výplně otvorů a dokončovací díly
V balení jsou okna, dveře, parapety, modely OSB desek a akrylová barva pro natírání vybraných dílů. Trapézové plechy, hřebenáče, okna a parapety se natírají až při stavbě modelu.
Odpadní instalace
Součástí stavebnice je sada odpadních tvarovek a potrubí. Stavitel si je může do modelu rozmístit podle vlastního uvážení, čímž se stavba rozšiřuje i o základní technické vybavení domu.
Pomůcky
Většina základních pracovních pomůcek je již součástí stavebnice, což usnadňuje přípravu na stavbu a je praktické zejména při využití ve školách a technických kroužcích.
Dokumentace
Součástí balení je podrobný návod pro stavbu modelu a výkresová dokumentace. Ty pomáhají staviteli postupovat krok za krokem a zároveň umožňují využít stavebnici jako výukovou pomůcku při práci s technickými podklady.

Podrobný seznam dílů ve stavebnici

Deska pro stavbu modelu – 1 ks
Sádrová směs MALTA 300 g – 1 ks
Sádrová směs BETON 1800 g – 1 ks
Sádrová směs OMÍTKA 500 g – 1 ks
Štěrk pro základ, černý, 1800 g – 1 ks

Základová tvárnice – 135 ks
Cihlový blok – 881 ks
Pórobetonová tvárnice – 300 ks
Cihly pro obvodový věnec – 120 ks
Překlad široký, délka 100 mm – 6 ks
Překlad úzký, délka 75 mm – 3 ks

Trapézový plech – 16 ks
Střešní plechový hřebenáč – 4 ks
Hranol 5 × 8 mm, délka 500 mm – 2 ks
Hranol 2 × 2 mm, délka 500 mm – 24 ks
Příhradový vazník pro stavbu krovu – 7 ks
Styčníkové desky – 1 sada

Tepelná izolace pro základ – 35 ks
Tepelná izolace obvodového zdiva – 240 ks
Kari síť včetně drátu o průměru 0,3 mm – 8 ks
Kovová armatura věnce – 11 ks

Okenní parapet – 5 ks
Okno malé – 1 ks
Okno střední – 4 ks
Dveře – 1 ks
Model OSB desky – 14 ks
Sada odpadních tvarovek a potrubí – 1 sada

Injekční stříkačka – 1 ks
Kelímek na míchání malty – 2 ks
Misky s víkem na míchání malty – 3 ks
Špachtle – 2 ks
Pinzeta – 2 ks
Úhelník – 1 ks
Zalamovací nůž – 1 ks
Brusná mřížka – 1 ks

Návod pro stavbu modelu – 1 ks
Výkresy modelu – 1 ks

Pozor: Pro stavbu budete ještě potřebovat váhu, odměrku, nůžky a lepidlo na dřevo.
